XIESHUN tiekėjo neprisijungusioje vizualinio tikrinimo mašinoje yra dinaminis aptikimo tikslumo reguliavimas, leidžiantis patikslinti aptikimo tikslumą įvairiose srityse, kad būtų išvengta įtakos gamybos efektyvumui.
Be to, AOI tikrinimo sistema apima regionines mokymosi galimybes, leidžiančias mokytis iš vietinių vietovių tikrinimo metu, kad būtų išvengta atliekų problemų, kylančių dėl nestabilios spausdinimo kokybės nekritinėse srityse.
Be to, sistema automatizuoja aptiktų duomenų saugojimą ir klasifikavimą, o tai supaprastina istorinių duomenų gavimą ir statistinę analizę.
| Grynas svoris: | apie 2500 kg |

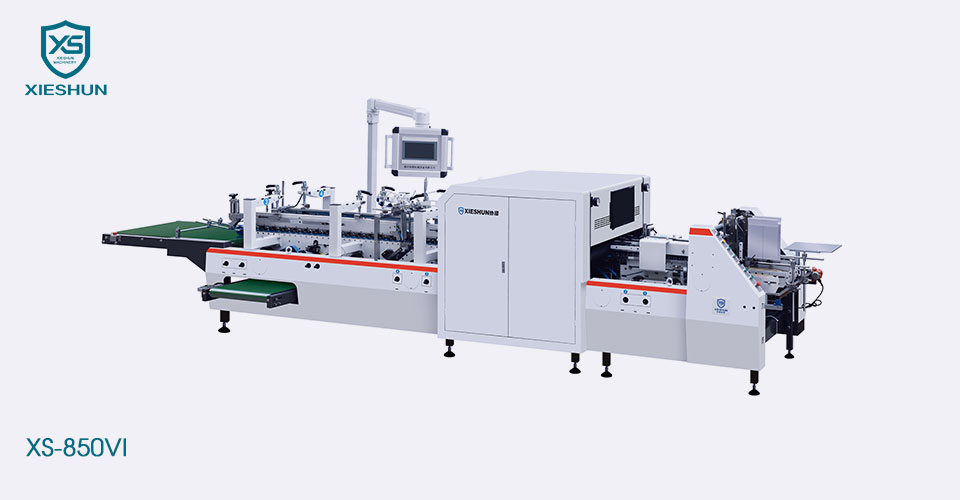

| Bendras dydis: | 7000*1500*1700mm (XS-650VI) 7000*1700*1700mm (850VI) 7000*1950*1700mm (XS-1100VI) |
| Maitinimas: | 17 kW |
| Oro suvartojimas: | 6 Pa |
☞ Klijavimo metu visapusiškai aptikkite įvairius kartoninių dėžučių defektus (trūkstamus spaudinius, rašalo dėmes), spalvų skirtumus, perspaudimą, pjovimo nuokrypį, įspaudų nuokrypį ir kt.
☞ Sistema turi funkciją dinamiškai reguliuoti patikrinimo tikslumą, o tai yra patogu norint tiksliai reguliuoti skirtingų sričių tikrinimo tikslumą tikrinimo proceso metu, kad būtų išvengta įtakos gamybos efektyvumui.
☞ Sistema atlieka regioninio mokymosi funkciją. Patikrinimo proceso metu jis gali sutelkti dėmesį į vietines sritis, kad būtų išvengta atliekų problemos, kurią sukelia nestabili spausdinimo kokybė ne pagrindinėse srityse.
☞ Sistema turi automatinio patikrinimo duomenų saugojimo ir klasifikavimo funkciją, kad būtų galima patogiai atlikti istorinę užklausą ir statistiką.
Įrangos veikimo rodikliai
| Projektas | Rodiklis |
| Įprastas spausdinimo stoties vaizdo tikslumas: | 0,11 mm × 0,125 mm |
| Reljefinis stoties vaizdo tikslumas: | 0,05 mm × 0,125 mm |
| Kodo tikrinimo stotis: | Galima aptikti mažiausiai 18 mm brūkšninį kodą |
| Maksimalus aptikimo dydis: | 500 mm × 420 mm |
| Minimalus aptikimo dydis: | 90 mm × 90 mm |
| Minimalus vietos plotas: | 0,08 mm2 |
| Spalvų skirtumas: | △E ≧ 3 |
| Aptikimo greitis: | 220 m/min |
Įrangos funkcijos
| Projektas | Funkcija |
| Defektų aptikimas | Trūksta spaudinio, nešvarios dėmės ir kt.: Minimalus aptikimo plotas priekyje: ≧0,08 mm2 Perdanga, optinė alyva, įgaubti ir išgaubti defektai: plotas ≧2 mm2 Karšto štampavimo defekto minimalus aptikimo plotas: ≧0,08mm2 Perspausdinimo nuokrypio aptikimas: ≧0,1 mm Pjovimo nuokrypio aptikimas: ≧0,1 mm Brūkšninio kodo defektai: Skaitymas: klaidos kodas, pasikartojantis kodas Simbolių aptikimas: neteisingas žodis, trūksta žodžio, atitinka brūkšninį kodą Išvaizdos aptikimas: dėmės, nutrūkusios linijos, iškraipyti brūkšniniai kodai, brūkšninio kodo juodos linijos defektai Vietinis spalvų skirtumo aptikimas △E ≧ 3 Elab |
| Defektų klasifikacija | Defektų aptikimo standartas yra sklandžiai reguliuojamas. Kiekvienam defektui defektų aptikimo standartą galima nustatyti rankiniu būdu tempiant slinkties juostą. |
| Lengvas modeliavimas | Vieno gaminio keitimo modeliavimo laikas yra 3-5 minutės; Naudokite vedlio modeliavimo schemą, kad išskaidytumėte visą modeliavimo procesą į kelis tarpusavyje susijusius veiksmus, nukreipdami operatorius žingsnis po žingsnio įgyvendinti modeliavimo operacijas. |
| Ekrano defektas | Tikrintų gaminių defektų vaizdų, defektų atsiradimo vietų ir defektų masto informacijos rodymas realiuoju laiku |
|
Tiektuvas Nepriklausomas servo variklis varo kintamą tiekimo greitį. Reguliuojami vibraciniai varikliai. Šonines plokštes galima tiksliai reguliuoti ruošinio plotyje. |
|
Lygiavimas Nepriklausoma sekcija su neprilygstamu apatiniu laikikliu, kuris nukreipia dėžę prie lygiagrečių turėklų, leidžiančių tobulai išlyginti ruošinį. |
|
Internetinis patikrinimo modulis Didelės spartos vaizdo apdorojimo kompiuterinė darbo vieta. Vizualinės apžiūros programinės įrangos sistema: specializuota vizualinio tikrinimo programinė įranga PrintingPlus (versija V5.0) Bendrasis defektų aptikimo programinės įrangos modulis (versija V1.0) Didelės spartos vizualinio vaizdo gavimo įrenginys su Japonijos importuotais optiniais lęšiais ir Kanadai būdingomis spausdinimo tikrinimo spintelėmis. |
|
Defektų dėžių surinkimo skyrius • Viršutinis ir apatinis diržai yra varomi kelių V diržų perdavimo sistema, kad būtų išvengta įbrėžimų transportavimo metu. • Pneumatinis išstūmimo įtaisas, sumažinantis dėžių įbrėžimus. • Dviejų juostų surinkimo sistema pagal pageidavimą. |
|
Pristatymo skyrius Automatinis ir rankinis greičio keitimas derinant su fotoelementu. Apdorota medžiaga |
| Modelis | XS-850VI | |
|
A | 160-850 mm |
| B | 100-900 mm | |
| E | 70-420 mm | |
|
A | 170-800 mm |
| B | 170-900 mm | |
| E | 80-420 mm |
