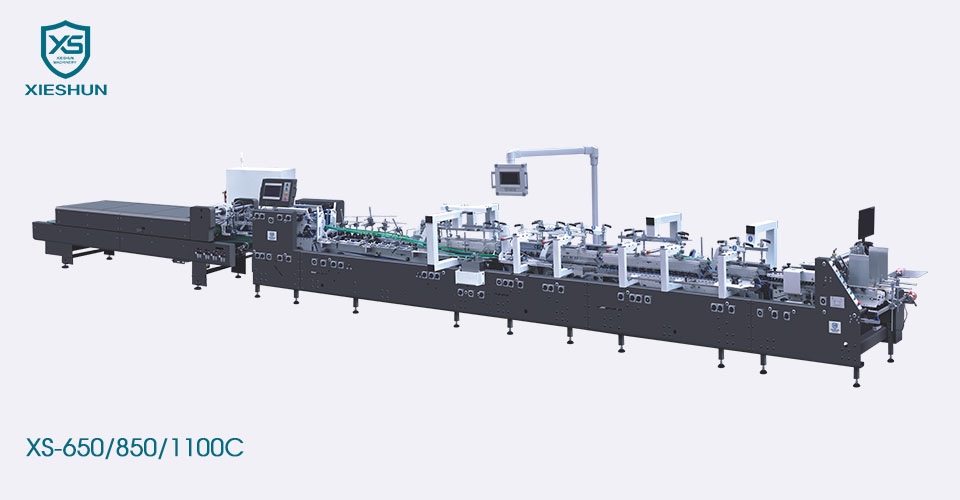

XIESHUN XS-650/850/1100C 4/6 kampinis automatinis didelės spartos aplankų klijavimo įtaisas, skirtas mažoms ir vidutinio dydžio dėžėms, pavyzdžiui, farmacijos ar kosmetikos pramonėje. Tai lanksčios ir lengvai valdomos tiesių linijų dėžės, užrakinimo dėžės, dvigubos sienelės ir 4/6 kampinės dėžės, kartonas iki 800 gsm ir mikroriutos dėžės grioveliai N/E ir fleita F.
| Modelis | XS-650 C | XS-850 C | XS-1100 C |
|---|---|---|---|
| Tinkama medžiaga | 200–800 g / ㎡ kartonas ir N/F&E flute gofruotas kartonas | ||
| Greičio diapazonas | 0-400 m/min | ||
| Įsibėgėjimo greitis | 30m/min | ||
| Maksimalus ruošinio plotis | 650 mm | 850 mm | 1100 mm |
| Matmenys (L) | 14000 mm | 15300 mm | 15800 mm |
| Matmenys (W*H) | 1400 mm × 1900 mm | 1600 mm × 1900 mm | 1850 mm × 1900 mm |
| Mechaninis svoris | 6T | 8T | 9T |
| Mechaninė galia | 18.6kw | 23kw | 23kw |
| Suspaustas oras | 6 barai | ||
| Oro kompresoriaus talpa | 10 ㎡/val | ||
| Oro bako talpa | 60L | ||
| Modelis |
|
XS-650 C | XS-850 C | XS-1100 C |
|---|---|---|---|---|
|
A | 130-650mm | 160-850 mm | 170-1100 mm |
| B | 100-600 mm | 100-900 mm | 100-900 mm | |
| E | 60-320 mm | 70-420 mm | 70-540 mm | |
|
A | 146-600 mm | 170-800 mm | 170-1050 mm |
| B | 100-600 mm | 170-900 mm | 170-900 mm | |
| E | 60-320 mm | 80-420 mm | 80-540 mm | |
|
A | 150-600 mm | 160-800 mm | 160-1050 mm |
| B | 160-600 mm | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm | 25-120 mm | |
|
A | 270-550 mm | 270-700 mm | 330-1020 mm |
| B | 160-450 mm | 160-450 mm | 160-450 mm | |
| H | 25-120 mm | 25-120 mm | 25-120 mm | |
|
A | 270-550 mm | 270-700 mm | 330-1020 mm |
| B | 160-450 mm | 160-800 mm | 160-800 mm | |
| H | 25-120 mm | 25-120 mm | 25-120 mm |
|
Tiektuvas ◆Kairę ir dešinę šonines pertvaras galima pakelti, kad būtų lengviau valdyti. ◆Popieriaus tiekimo bloko popieriaus tiekimo diržą galima reguliuoti atskirai, kad būtų užtikrintas sklandus ir stabilus popieriaus tiekimas. ◆Servo variklis, nepriklausomas greičio reguliavimas, užtikrinantis vienodą popieriaus atstumą. ◆Popieriaus padavimo siurbimo įtaisas (pasirinktinai). |
|
Lygiavimas ◆Popieriaus tiekimo skyriaus išsiųstas kartonas yra pataisomas ir vadovaujamas koregavimo skyriaus, kad kartonas bėgtų tiesia linija. ◆ Koregavimo skyriaus viršutinę slėgio pavarą galima reguliuoti aukštyn ir žemyn, kad ji prisitaikytų prie skirtingo storio kartono ir užtikrintų stabilumą. |
|
Iš anksto sulankstomas skyrius ◆Segmentuotos kairės ir dešinės viršutinės diržų plokštės gali būti reguliuojamos pagal gaminio reikalavimus, o tai yra greita ir efektyvu. ◆Jis gali efektyviai užbaigti 180 laipsnių išankstinį dėžutės sulankstymą 1 eilutėje ir 135 laipsnių 3-iosios linijos lankstymą, kad būtų optimizuotas galutinis formavimo efektas. |
|
Užraktas apačioje 3 konvejerio juostos struktūros grupės, segmentuotos viršutinės juostos plokštės funkcijos, gali veiksmingai įveikti specialios formos dėžių gaminių gamybos problemas. Vidurinė viršutinė diržo plokštė yra nuimama, ją galima išardyti ir derinti pagal gaminio reikalavimus. |
|
Keturių ir šešių kampų įrenginys 4 ir 6 kampų įrenginys ◆ Elektroninis sulankstomas kablys, kurį varo ir valdo išmanusis servovariklis, sumontuotas ant dviejų nepriklausomai valdomų servo ašių, kad būtų galima tiksliai sulenkti visus dėžės sklendes. ◆Jis gali gaminti keturias ir šešias kampines dėžes ir kitus skirtingus tipus. ◆Žmogaus ir mašinos sąsaja yra sumaniai nustatyta, lengvai valdoma, intuityvi ir lengvai suprantama.
|
|
Apatinis klijavimo blokas ◆Mechaniniai kairysis ir dešinysis apatinis klijų cilindrai, su atskira klijų rato ir klijų cilindro konstrukcija, dideliu greičiu be klijų išmetimo, lengvai valomi ir prižiūrimi. ◆Klijų ratukas yra 5 mm pločio ir gali būti keičiamas pagal gaminį. |
|
Sulankstomas skyrius ◆ 3 plokščių transmisijos diržo plokštės konstrukcija, vidurinę plokštę galima išardyti savarankiškai, o tai patogu formuoti mažą dėžę. ◆Kairįjį ir dešinįjį išorinių sulankstomų diržų greitį galima tiksliai sureguliuoti atskirai, kad būtų užtikrintas formavimo tikslumas. |
|
Perdavimo skyrius ◆Atskiras variklis su nepriklausomu dažnio keitimu. ◆ Viršutinis ir apatinis diržų ilgintuvo reguliavimas yra paprastas ir lengvai valdomas. ◆Įrengtas didelės spartos elektroninis smūgių skaitiklis. |
|
Kontrolės skydelis ◆ 10 colių didelis ekranas, paprastas ir intuityvus valdymas. ◆ Galimos kelios kalbos. ◆Atminties funkcija ir nuotolinio valdymo pultas (pasirinktinai). |
|
Konvejeris ◆Automatiniu režimu nustatomas atstumas tarp dėžutės, juostos greitis ir pagrindinio kompiuterio greitis yra proporcingai susieti, o diržas juda, kai fotoelektra aptinka dėžę. ◆Rankiniu režimu diržas juda pastoviu greičiu ir jam neveikia pagrindinio kompiuterio greitis. ◆ Slėgio dalis yra spaudžiama pneumatiniu būdu, slėgio valdymas yra tikslesnis, o gaminio sukibimo efektas yra labiau garantuotas. |
