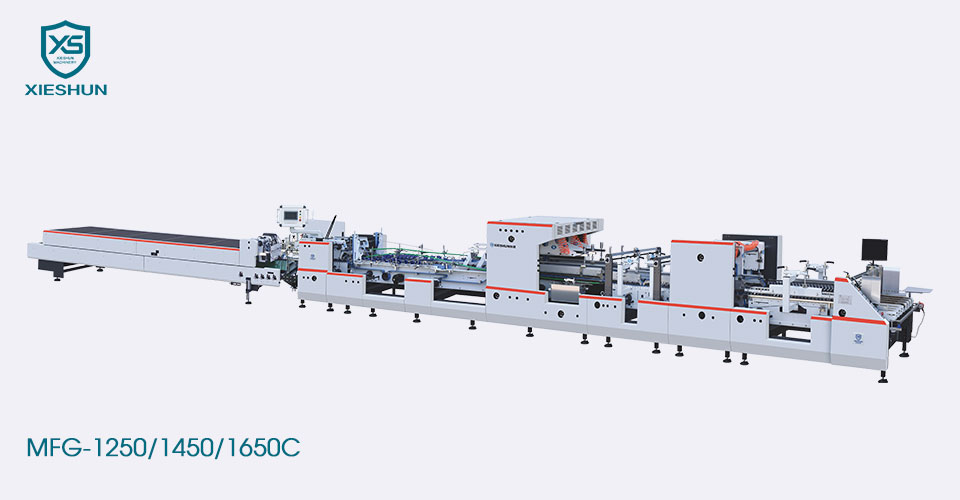

XIESHUN MFG-1250/1450/1650C automatinis sunkiųjų 4 ir 6 kampinių aplankų klijuotojas naudojamas vidutinėse ir didelėse dėžėse sunkiosios pakavimo pramonėje. Specialūs savaeigiai viršutiniai laikikliai, gauti tikslią sulankstomą mikro griūtį ir gofruotos dėžės tampa lengvos. Nepriklausomo servo variklio sulankstoma pavara tiksliam greičio reguliavimui. Antrinis raukšlėjimas gali išlyginti kartoninių dėžių uodegą dėl įvairių priežasčių, pvz., netinkamo štampavimo ir susiglamžymo.
| Modelis | MFG-1250 C | MFG-1450 C | MFG-1650 C |
|---|---|---|---|
| Tinkama medžiaga | 200–800 g / ㎡ kartonas ir N/F&E flute gofruotas kartonas | ||
| Greičio diapazonas | 0-400 m/min | ||
| Įsibėgėjimo greitis | 30m/min | ||
| Maksimalus ruošinio plotis | 1250 mm | 1450 mm | 1650 mm |
| Matmenys (L) | 1750 mm | 1750 mm | 1800 mm |
| Matmenys (W*H) | 1800 mm × 1600 mm | 2000 mm × 1600 mm | 2200 mm × 1600 mm |
| Mechaninis svoris | 10T | 11T | 12T |
| Mechaninė galia | 29kw | 29kw | 29kw |
| Suspaustas oras | 6 barai | ||
| Oro kompresoriaus talpa | 10 ㎡/val | ||
| Oro bako talpa | 60L | ||
| Modelis |
|
|
MFG-1250 C | MFG-1450 C | MFG-1650 C |
|---|---|---|---|---|---|
|
|
|
z Min/mm | z Maks./mm | ||
|
A | 100 mm | 1250 mm | 1450 mm | 1650 mm |
| B | 180 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 85 mm | 600 mm | 715 mm | 815 mm | |
|
A | 200 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 100 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 90 mm | 515 mm | 690 mm | 790 mm | |
|
A | 180 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30 mm | 150 mm | 150 mm | 150 mm | |
|
A | 180 mm | 1050 mm | 1400 mm | 1600 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| H | 30 mm | 150 mm | 150 mm | 150 mm | |
|
A | 220 mm | 1000 mm | 1200 mm | 1400 mm |
| B | 140 mm | 1000 mm | 1000 mm | 1000 mm | |
| E | 15 mm | 50 mm | 50 mm | 50 mm | |
|
Tiektuvas ◆Kairę ir dešinę šonines pertvaras lengva pakelti. ◆Popieriaus tiekimo bloko popieriaus tiekimo diržą galima reguliuoti atskirai, kad būtų užtikrintas sklandus popieriaus tiekimas. ◆Servo variklis, nepriklausomas greičio reguliavimas, užtikrinantis vienodą popieriaus atstumą. ◆Popieriaus padavimo siurbimo įtaisas (pasirinktinai). |
|
Lygiavimas ◆Popieriaus tiekimo įrenginio siunčiamas kartonas yra koreguojamas ir nukreipiamas koregavimo bloku, kad kartonas bėgtų tiesia linija. ◆ Koregavimo bloko viršutinę slėgio pavarą galima reguliuoti aukštyn ir žemyn, kad ji prisitaikytų prie skirtingo storio kartono ir užtikrintų stabilumą. |
|
Iš anksto sulankstoma sekcija ◆Segmentuotos kairės ir dešinės viršutinės diržų plokštės gali būti reguliuojamos pagal gaminio reikalavimus, o tai yra greita ir efektyvu. ◆Jis gali efektyviai užbaigti 180 laipsnių išankstinį dėžutės lankstymą 1-oje eilutėje ir 135 laipsnių 3-ią eilutę, optimizuodamas galutinį formavimo efektą. ◆ Savae pavaros viršutinės laikikliai, tikslus gofruotų dėžių lankstymas |
|
Užraktas apačioje Trys konvejerio juostos struktūros grupės, segmentuotos viršutinės juostos plokštės funkcijos, gali veiksmingai įveikti specialios formos dėžių gaminių gamybos problemas. Vidurinė viršutinė diržo plokštė yra nuimama, ją galima išardyti ir derinti pagal gaminio reikalavimus. |
|
4 ir 6 kampų įrenginys ◆ Elektroninis sulankstomas kablys, kurį varo ir valdo išmanusis servovariklis, sumontuotas ant dviejų nepriklausomai valdomų servo ašių, kad būtų galima tiksliai sulenkti visus dėžės sklendes. ◆Jis gali gaminti keturių kampų ir šešių kampų dėžes ir kitus skirtingus tipus. ◆Žmogaus ir mašinos sąsaja yra sumaniai nustatyta, lengvai valdoma, intuityvi ir lengvai suprantama.
|
|
Apatinis klijavimo blokas ◆Mechaniniai kairysis ir dešinysis apatinis klijų cilindrai, su atskiru klijų ratuku ir klijų cilindro konstrukcija, dideliu greičiu be klijų išmetimo, lengvai valomi ir prižiūrimi. ◆Klijų ratukas yra 5 mm pločio ir gali būti keičiamas pagal gaminį. |
|
Sulankstomas skyrius ◆ 3 plokščių transmisijos diržo plokštės konstrukcija. ◆Kairiojo ir dešiniojo išorinio lankstymo diržo greitį galima tiksliai sureguliuoti atskirai, kad būtų užtikrintas liejimo tikslumas. ◆ Savae pavaros viršutinės laikikliai, tikslus gofruotų dėžių lankstymas |
|
Perdavimo skyrius ◆Nepriklausomas atskirų variklių dažnio keitimas. ◆Lengvai reguliuojamas viršutinis ir apatinis diržo ilgintuvas. ◆Įrengtas didelės spartos elektroninis smūgių skaitiklis. |
|
Kontrolės skydelis ◆ Priimkite 10 colių didelį ekraną, paprastą ir intuityvų valdymą. ◆ Galimos kelios kalbos. ◆Atminties funkcija ir nuotolinio valdymo pultas (pasirinktinai). |
|
Konvejeris ◆Automatiniu režimu nustatomas atstumas tarp dėžutės, juostos greitis ir pagrindinio kompiuterio greitis yra proporcingai susieti, o diržas juda, kai fotoelektra aptinka dėžę. ◆Rankiniu režimu diržas juda pastoviu greičiu ir jam neveikia pagrindinio kompiuterio greitis. ◆Slėgio dalis naudoja pneumatinį presavimą, slėgio valdymas yra tikslesnis, o gaminio sukibimo efektas yra labiau garantuotas. |
